3.3. ケーブルをAcronis Cyber Applianceに接続¶

Acronis Cyber Applianceの設定準備として、以下の手順を実行します。

1. 付属の電源ケーブルでアプライアンスを電源コンセントに接続します。

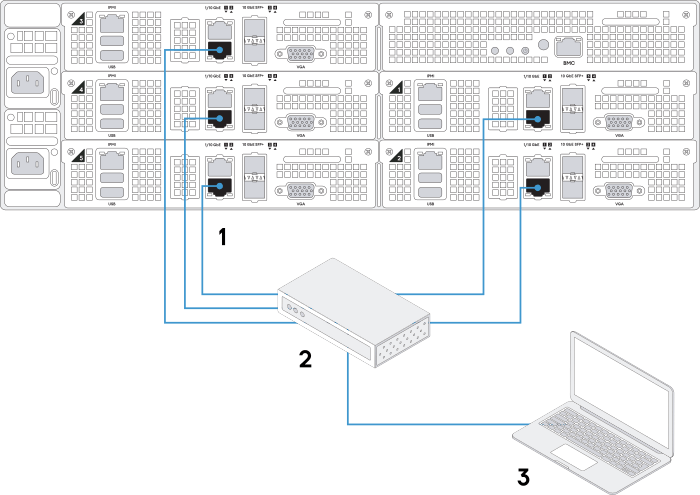

2. 各ノードで、SFP+またはRJ45いずれかのネットワークポート（図中1）をインフラストラクチャ専用サブネットにアクセス可能なスイッチ（図中2）に接続します。次に、管理用ノートブック（図中3）を同じスイッチに接続します。次の図は、ケーブル接続の例を示しています。



   重要

   ノードには以下のIPアドレスが事前に設定されています。10.20.20.11～10.20.20.15。

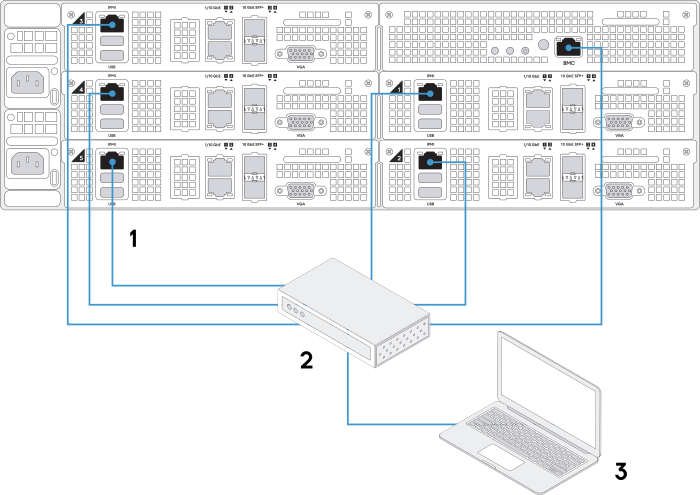

3. （オプション）各ノードとシャーシの帯域外管理ネットワークインターフェース（図中1）を、アプライアンスのIPMIサブネットにアクセス可能なスイッチ（図中2）に接続します。ノードには以下のIPMI IPアドレスが事前に設定されています。10.20.30.11～10.20.30.15。シャーシには、IPMI IPアドレス10.20.30.10が事前設定されています。管理用ノートブック（図中3）を同じスイッチに接続します。
