1.1. Äußeres und Hardware der Appliance¶

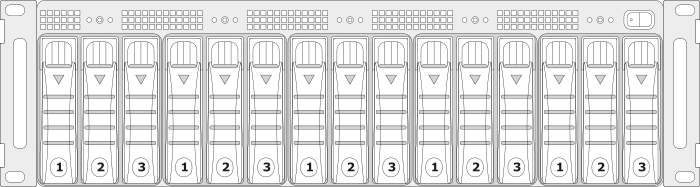

Die Appliance besteht aus fünf identischen Knoten. Auf der Vorderseite der Appliance befinden sich (unter der Frontblende) die Power-/Reset-Tasten, eine Power-LED für jeden Knoten sowie der Hauptstromschalter. Von der Vorderseite aus kann zudem auf die Laufwerke eines jeden Knotens zugegriffen werden: drei pro Knoten, von links nach rechts angeordnet. Das heißt, die linken drei Festplatten sind vom Knoten Nr. 1, die nächsten drei vom Knoten Nr. 2 usw.

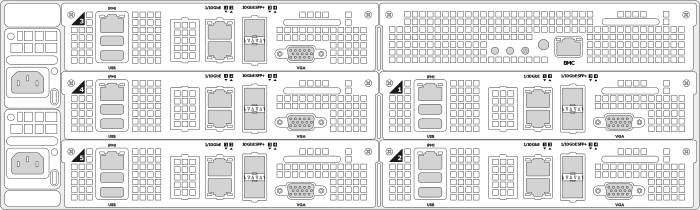

Auf der Rückseite der Appliance befinden sich zwei Strombuchsen und eine Reihe weiterer Anschlussoptionen.

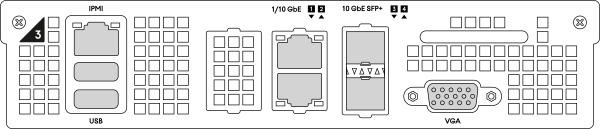

Jeder Knoten verfügt über eigene Netzwerk-, IPMI-, USB- und VGA-Anschlüsse.

Die IPMI-, USB- und VGA-Anschlüsse werden nur für erweiterte Diagnosezwecke benötigt. IPMI ermöglicht Ihnen, die Knoten von einer Remote-Konsole aus über das Netzwerk per Out-of-Band-Management zu verwalten. Das vorgegebene IPMI-Kennwort, mit dem Sie per SSH auf den Management-Knoten zugreifen können, lautet: Acronis!Infra%30 (es wird während der Bereitstellung zu einem benutzerdefinierten Kennwort geändert). Über die USB- und VGA-Anschlüsse können Sie eine Tastatur und einen Monitor an den Knoten anschließen, wenn das Netzwerk nicht verfügbar ist.

Die alltägliche Verwaltung der Appliance erfolgt über das Netzwerk durch das Admin-Panel (wird später in der Anleitung beschrieben).
