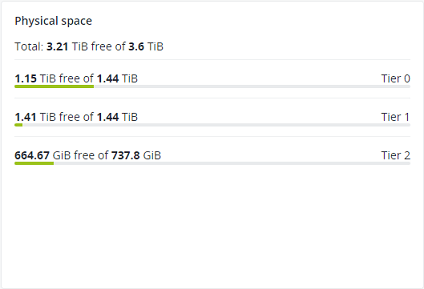

Gráfico del espacio físico
El gráfico del Espacio físico muestra el uso actual del espacio físico en el clúster de almacenamiento al completo y en cada nivel en particular. El espacio utilizado incluye el espacio ocupado por todos los fragmentos de datos y sus réplicas, además del espacio ocupado por cualquier otro dato.
Cómo se calcula el espacio físico
El espacio en disco físico total es la cantidad total de todo el espacio en disco de todos los discos de almacenamiento del mismo nivel. El espacio físico utilizado es la cantidad total de todos los datos del usuario en los discos de almacenamiento del mismo nivel, teniendo en cuenta el modo de redundancia. El espacio libre en disco es el espacio físico total menos el espacio físico utilizado.
Para comprender mejor cómo se calcula el espacio en disco físico, observe el ejemplo siguiente:
| Utilizado/Total (Libre), GiB | |||
|---|---|---|---|
|
Nivel 0, codificación 3+2 (67 % de sobrecarga) |
Nivel 1, 2 réplicas (100 % de sobrecarga) |
Nivel 2, sin redundancia | |
| Nodo 1 | 334/1024 (690) | 134/512 (378) | 50/256 (206) |
| Nodo 2 | 334/1024 (690) | 133/512 (379) | 50/256 (206) |
| Nodo 3 | 334/1024 (690) | 133/512 (379) | |
| Nodo 4 | 334/1024 (690) | ||
| Nodo 5 | 334/1024 (690) | ||
| Resumen informado | 1670/5120 (3450) | 400/1536 (1136) | 100/512 (412) |
El clúster cuenta con diez discos con el rol de almacenamiento: cinco discos de 1024 GiB asignados al nivel 0, tres discos de 512 GiB asignados al nivel 1 y dos discos de 256 GiB asignados al nivel 2. No hay más datos en los discos (por ejemplo, archivos del sistema). El nivel 0 almacena 1000 GiB de datos del usuario en el modo de codificación 3+2. El nivel 1 almacena 200 GiB de datos del usuario en el modo de 2 réplicas. El nivel 2 almacena 100 GiB de datos del usuario sin redundancia.
Independientemente del modo de redundancia que se utilice, el clúster intenta repartir los bloques de datos de forma uniforme entre los discos del mismo nivel.
En este ejemplo, el espacio en disco físico en cada nivel se informa de la forma siguiente:
- En el nivel 0, el espacio en disco total es de 5120 GiB, el espacio en disco utilizado es de 1670 GiB y el espacio en disco libre es de 3450 GiB.
- En el nivel 1, el espacio en disco total es de 1536 GiB, el espacio en disco utilizado es de 400 GiB y el espacio en disco libre es de 1136 GiB.
- En el nivel 2, el espacio en disco total es de 512 GiB, el espacio en disco utilizado es de 100 GiB y el espacio en disco libre es de 456 GiB.
