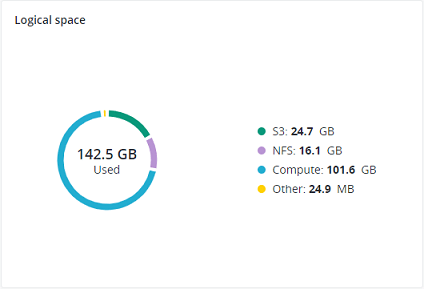

Gráfico del espacio lógico

El gráfico del Espacio lógico representa todo el espacio asignado a los distintos servicios para el almacenamiento de datos del usuario. Esto incluye el espacio ocupado exclusivamente por los datos del usuario. No se tienen en cuenta las réplicas ni los metadatos de codificación de borrado.

Cómo se calcula el espacio lógico

Cuando se supervisa la información del espacio en disco en el clúster, tenga en cuenta que el espacio lógico es la cantidad de espacio libre en el disco que se puede utilizar para el almacenamiento de datos del usuario en forma de bloques de datos y todas sus réplicas. Una vez que se acaba el espacio, no se pueden escribir datos en el clúster.

Para comprender mejor cómo se calcula el espacio en disco lógico, observe el ejemplo siguiente:

El clúster cuenta con tres discos con el rol de almacenamiento. El primer disco tiene 200 GB de espacio, el segundo tiene 500 GB y el tercero tiene 1 TB.
Si se establece el modo de redundancia en tres réplicas, cada bloque de datos debe almacenarse como tres réplicas en tres discos distintos con el rol de almacenamiento.

En este ejemplo, el espacio en disco lógico disponible será de 200 GB, es decir, igual a la capacidad del disco de menor tamaño con el rol de almacenamiento. El motivo es que cada réplica se debe almacenar en un disco distinto. De modo que, una vez que se agota el espacio en el disco de menor tamaño (o sea, 200 GB), no se pueden crear nuevas réplicas de bloques, a menos que se añada un nuevo disco con el rol de almacenamiento o se cambie al modo de redundancia a dos réplicas.

Con el modo de redundancia de dos réplicas, el espacio en disco lógico disponible sería de 700 GB, ya que los dos discos de menor tamaño en su conjunto pueden alojar 700 GB de datos.

Cómo se calcula el espacio de procesamiento y el espacio lógico iSCSI

El espacio de almacenamiento de bloques utilizado por los LUN de iSCSI y los volúmenes de procesamiento no es completamente virtual (thin). Aunque el espacio de almacenamiento no se asigna cuando crea un volumen de bloques, el uso de volumen crece a demanda y no se puede reducir. En este caso, el espacio lógico utilizado es el espacio utilizado realmente por los datos. Como máximo, el espacio lógico utilizado puede ser igual al tamaño del volumen. Tras eliminar datos de usuario, el espacio de almacenamiento no utilizado no se recupera y aparece como espacio utilizado.

Para comprender mejor cómo se calcula el espacio de procesamiento y el espacio lógico iSCSI, observe el ejemplo siguiente:

Un usuario crea un LUN iSCSI con 100 TB.
El usuario conecta el LUN a VMware como almacén de datos.
El usuario llena este almacén de datos con datos/equipos virtuales. El espacio lógico utilizado llega a los 100 TB.
El usuario elimina los datos, lo que vacía el almacén de datos. Sin embargo, el espacio de almacenamiento de bloques no se recupera y el espacio lógico utilizado sigue siendo 100 TB.
