3.2. Como montar o dispositivo no rack¶
O dispositivo acompanha um conjunto de trilhos para servidor. Siga as etapas para instalar o trilho e montar o dispositivo no rack.

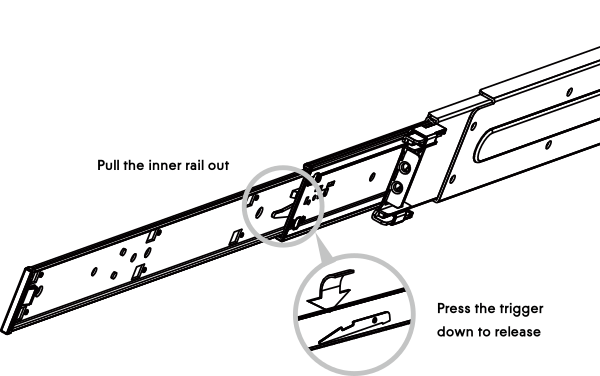

Separe os trilhos internos e externos.
Separe o trilho interno do trilho externo deslizando o trilho interno para frente até que a aba de travamento esteja visível, de acordo com a ilustração abaixo. Pressione a aba e separe o trilho interno do trilho externo deslizando e afastando-os.

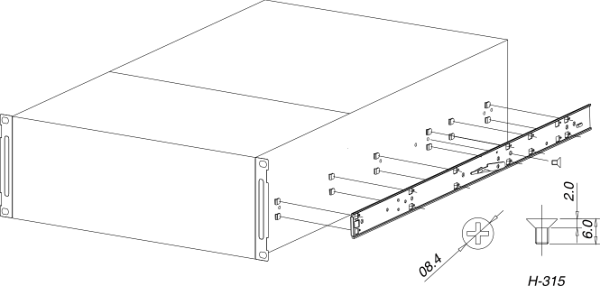

Prenda o trilho interno no dispositivo.
Alinhe os recortes retangulares no trilho interno às baionetas pré-formadas na lateral do chassi. Prenda o trilho interno com um parafuso do kit de parafusos padrão após as baionetas passarem pelos recortes e ficarem devidamente presas.
Instale o trilho externo no rack.
Ao selecionar o local, observe que os trilhos estão no meio do dispositivo. Instale o trilho externo com espaço de 1U acima e abaixo.

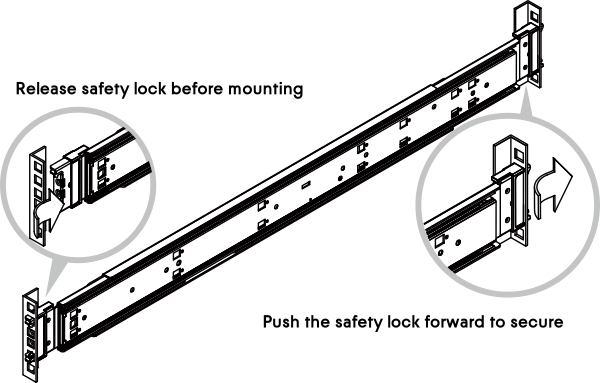

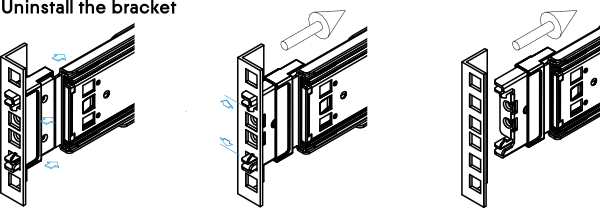

Verifique se a trava de segurança está destravada antes de montar os suportes.
Insira os pinos de localização nos orifícios quadrados superior e inferior do trilho, na parte de trás. Empurre a trava de segurança para frente para prender o suporte.
Monte o chassi no gabinete.
Importante
São necessárias duas pessoas para executar esta etapa.

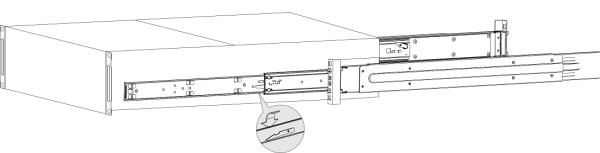

Instale o trilho interno no trilho externo, conforme mostra a figura.
Importante

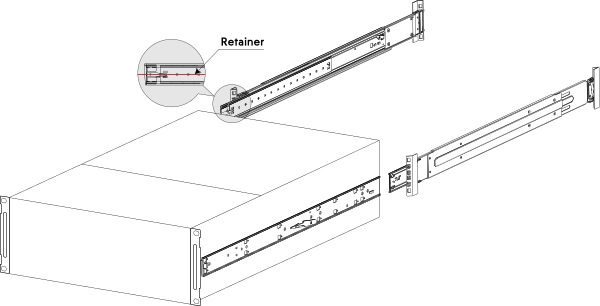

Verifique se o retentor de esfera está totalmente aberto antes de instalar o chassi. Caso contrário, o chassi poderá sofrer danos!
