2.5. Planificación de la red¶

2.5.1. Requisitos de red generales¶

• El tráfico de almacenamiento interno debe estar separado de otros tipos de tráfico.

2.5.2. Limitaciones de red¶

• Los nodos se añaden a los clústeres por su dirección IP, no por FQDN. Cambiar la dirección IP de un nodo en el clúster quitará dicho nodo del clúster. Si tiene pensado usar DHCP en un clúster, asegúrese de que las direcciones IP están acopladas a las direcciones MAC de las interfaces de red de los nodos.

• Cada nodo debe tener acceso a Internet para que puedan instalarse las actualizaciones.

• El valor de MTU está establecido en 1500 de forma predeterminada. Consulte la información de Paso 2: Configuración de la red sobre cómo configurar un valor de MTU óptimo.

• Se requiere la sincronización de hora a través de la red (NTP) para obtener estadísticas correctas. Se habilita de forma predeterminada mediante el servicio chronyd. Si desea usar ntpdate o ntpd, detenga y deshabilite chronyd primero.

• El tipo de tráfico Gestión interna se asigna automáticamente durante la instalación y no puede cambiarse en el panel de administración posteriormente.

• Aunque se puede acceder al nodo de gestión desde un navegador web mediante el nombre de host, es necesario especificar su dirección IP, no el nombre de host, durante la instalación.

2.5.3. Requisitos de red por nodo¶

Los requisitos de red por cada nodo de clúster dependerán de los servicios que se ejecuten en dicho nodo:

• Cada nodo del clúster debe tener acceso a la red interna y tener el puerto 8888 abierto para detectar las conexiones entrantes desde la red interna.

• Todas las interfaces de red en un nodo deben conectarse a subredes distintas. Una interfaz de red puede ser una interfaz lógica etiquetada de VLAN, un acoplamiento no etiquetado o un vínculo de Ethernet.

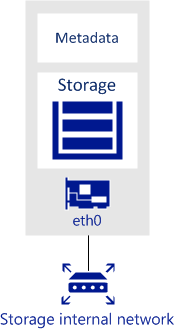

• Cada nodo de almacenamiento y metadatos debe tener al menos una interfaz de red para el tráfico de red interno. Las direcciones IP asignadas a esta interfaz deben ser estática o, en el caso de utilizar DHCP, deben estar asignadas a la dirección MAC del adaptador. La siguiente figura muestra un ejemplo de configuración de red para un nodo de metadatos y de almacenamiento.



• El nodo de gestión debe tener una interfaz de red para tráfico de red interno y una interfaz de red para tráfico de red público (por ejemplo, al centro de datos o una red pública) de forma que se pueda acceder al panel de administración mediante un navegador.

  El nodo de gestión debe tener el puerto 8888 abierto de forma predeterminada. De esta manera, se permitirá el acceso al panel de administración desde la red pública, así como el acceso al nodo de clúster desde la red interna.

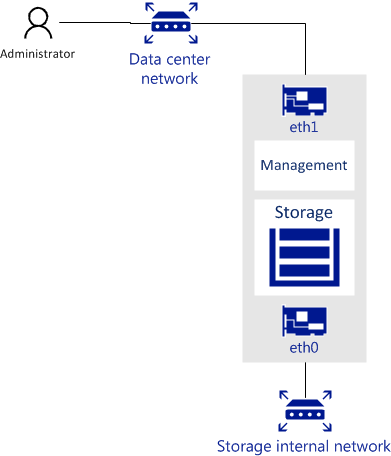

  La siguiente figura muestra un ejemplo de configuración de red para un nodo de gestión y de almacenamiento.



• Un nodo que ejecuta uno o más servicios de punto de acceso de almacenamiento debe tener una interfaz de red para el tráfico de red interno y una interfaz de red para el tráfico de red público.

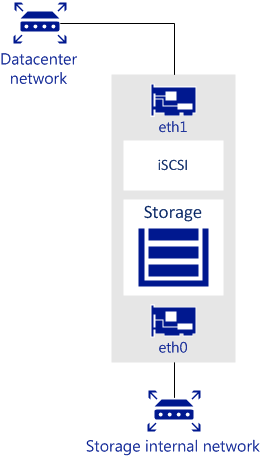

  La siguiente figura muestra una configuración de red de ejemplo para un nodo con un punto de acceso iSCSI. Los puntos de acceso iSCSI usan el puerto TCP 3260 para conexiones entrantes desde la red pública.

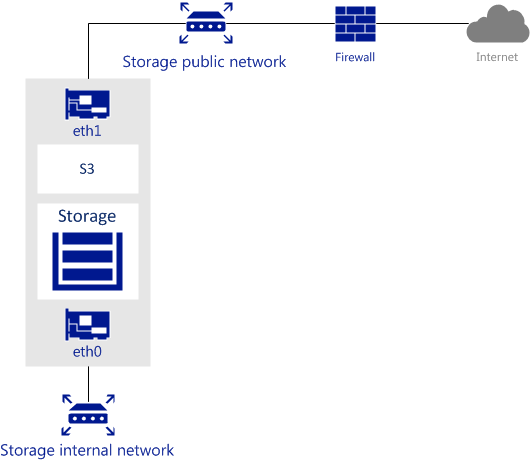

  La siguiente figura muestra un ejemplo de configuración de red para un nodo con un punto de acceso de almacenamiento S3. Los puntos de acceso S3 usan los puertos 443 (HTTPS) y 80 (HTTP) para detectar las conexiones entrantes desde la red pública.



  En el escenario que se representa arriba, la red interna se usa para el tráfico de clúster S3 y el de almacenamiento.

  La siguiente figura muestra una configuración de red de ejemplo para un nodo con un punto de acceso de almacenamiento de Backup Gateway. Los puntos de acceso de Backup Gateway usan el puerto 44445 para conexiones entrantes desde las redes públicas e internas y los puertos 443 y 8443 para conexiones salientes a la red pública.



• Un nodo que ejecuta servicios de procesamiento debe tener una interfaz de red para el tráfico de red interno y una interfaz de red para el tráfico de red público.

2.5.4. Recomendaciones de red para clientes¶

La siguiente tabla muestra el máximo rendimiento de red que puede obtener un cliente con una interfaz de red específica. La recomendación para clientes es usar un hardware de red de 10 Gbps entre dos nodos de clúster y minimizar las latencias de red, especialmente si se usan discos SSD.
