3.3. 通过 SNMP 监视存储簇对象¶

可以通过简单网络管理协议 (SNMP) 监视簇对象。实施遵循与标准 SNMP 上下文中的数据相同的管理信息结构 (SMI) 规则：所有对象都在树中组织；每个对象标识符 (OID) 是一系列对应于树节点的整数，并由点分隔。

一般信息：

具有可以监视的所有对象的根子树的 OID 是 1.3.6.1.4.1.8072.161.1。
需要 VSTORAGE-MIB.txt 信息基础文件来监视对象。可以在 https://<admin_panel_IP>:8888/api/v2/snmp/mibs/ 上下载文件。

以下子节描述了启用和使用 SNMP 监视簇对象的方法。

3.3.1. 启用 SNMP 访问¶

要监视簇对象，请在节点上启用 SNMP 访问。在管理面板中执行以下操作：

在管理节点上打开 UDP 端口 161，如下所述：
1. 在基础架构 > 网络屏幕上，单击编辑。
2. 通过勾选相应的复选框，将 SNMP 流量类型添加到公共网络。
3. 单击保存以应用更改。

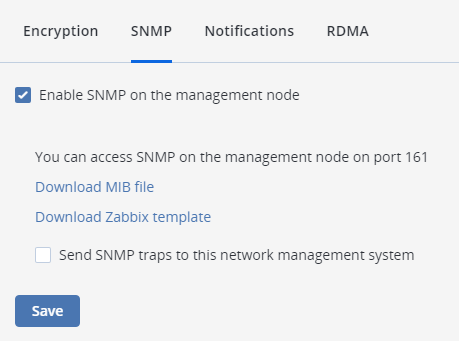

在设置 > 高级设置 > SNMP 选项卡，选中在管理节点上启用 SNMP。将启用网络管理系统（SNMP 监视器），这将给予您通过 SNMP 协议访问簇的权限。
单击提供的链接以下载 MIB 文件并在 SNMP 监视器中设置它。
如果需要，请让 Acronis Cyber Infrastructure 发送 SNMP 陷阱到 SNMP 监视器。请执行以下操作：
1. 选中将 SNMP 陷阱发送到此网络管理系统。
2. 指定网络管理系统的 IP 地址、端口和社区。

  默认情况下，snmptrapd 监控程序使用端口 162。默认社区是公用。
3. 如果需要，则单击发送测试陷阱以测试服务。
单击保存以应用更改。

3.3.2. 通过 SNMP 访问存储簇信息对象¶

可以使用所选的 SNMP 工具（例如免费的适用于 Linux 的 Net-SNMP 套件）访问存储簇信息对象。

要通过管理面板获取存储簇信息，请将 MIB 文件放置到 /usr/share/snmp/mibs 并运行 snmpwalk 命令。例如：

# snmpwalk  -M /usr/share/snmp/mibs -m VSTORAGE-MIB -v 2c -c public localhost:161 VSTORAGE-MIB:cluster

典型输出可能如下所示：

VSTORAGE-MIB::clusterName.0 = STRING: "cluster1"
VSTORAGE-MIB::healthStatus.0 = STRING: "healthy"
VSTORAGE-MIB::usedLogicalSpace.0 = Counter64: 173732322
VSTORAGE-MIB::totalLogicalSpace.0 = Counter64: 1337665179648
VSTORAGE-MIB::freeLogicalSpace.0 = Counter64: 1318963253248
VSTORAGE-MIB::licenseStatus.0 = STRING: "unknown"
VSTORAGE-MIB::licenseCapacity.0 = Counter64: 1099511627776
VSTORAGE-MIB::licenseExpirationStatus.0 = STRING: "None"
VSTORAGE-MIB::ioReadOpS.0 = Counter64: 0
VSTORAGE-MIB::ioWriteOpS.0 = Counter64: 0
VSTORAGE-MIB::ioReads.0 = Counter64: 0
VSTORAGE-MIB::ioWrites.0 = Counter64: 0
VSTORAGE-MIB::csActive.0 = Counter64: 11
VSTORAGE-MIB::csTotal.0 = Counter64: 11
VSTORAGE-MIB::mdsAvail.0 = Counter64: 4
VSTORAGE-MIB::mdsTotal.0 = Counter64: 4
<...>

3.3.2.1. 侦听 SNMP 陷阱¶

要开始侦听 SNMP 陷阱，请执行以下操作：

配置 snmptrapd 监控程序以记录 SNMP 陷阱，允许它们触发可执行操作，并将数据重新发送到网络。要执行此操作，请在 /etc/snmp/snmptrapd.conf 文件中取消注释以下公用社区字符串：
```
authCommunity log,execute,net public
```
配置防火墙以允许 UDP 端口 162 上的入站流量。
下载 VSTORAGE-MIB.txt 文件并将其放置到 /usr/share/snmp/mibs 目录中。
启动监控程序并指定 MIB 文件：
```
# snmptrapd -M /usr/share/snmp/mibs -m VSTORAGE-MIB -n -f
```
默认情况下，陷阱将记录到 /var/log/messages。可以使用 -Lf <path> 选项将它们重定向到自定义日志文件。例如：
```
# snmptrapd -M /usr/share/snmp/mibs -m VSTORAGE-MIB -n -f -Lf /tmp/traps.log
```
从管理面板中的设置 > 高级设置 > SNMP 选项卡发送测试陷阱。

查看日志文件：

# tail -f /tmp/traps.log
2019-10-14 12:51:50 node001.vstoragedomain [UDP: [10.94.80.22]:40029->\
[10.94.80.22]:162]:#012DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: \
(111150521) 12 days, 20:45:05.21#011SNMPv2-MIB::snmpTrapOID.0 = OID: \
NET-SNMP-MIB::netSnmp.161.3.100#011NET-SNMP-MIB::netSnmp.161.2.1 = STRING: "TestTrap"\
#011NET-SNMP-MIB::netSnmp.161.2.2 = STRING: "It is the test trap from VStorage"\
#011NET-SNMP-MIB::netSnmp.161.2.3 = Counter64: 0

3.3.3. 使用 Zabbix 监视存储簇¶

要在 Zabbix 中配置簇监视，请执行以下操作：

在设置 > 高级设置 > SNMP 选项卡上，单击提供的链接以为 Zabbix 下载模板。

注解

该模板与 Zabbix 3.x 兼容。

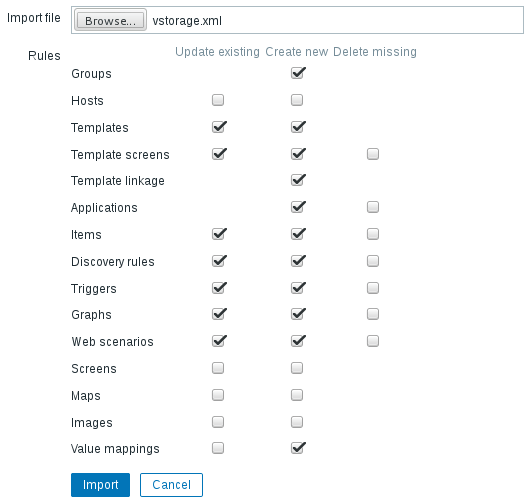

在 Zabbix 中，单击配置 > 模板 > 导入和浏览。
导航到模板、选择它并单击导入。
单击配置 > 主机 > 创建主机。

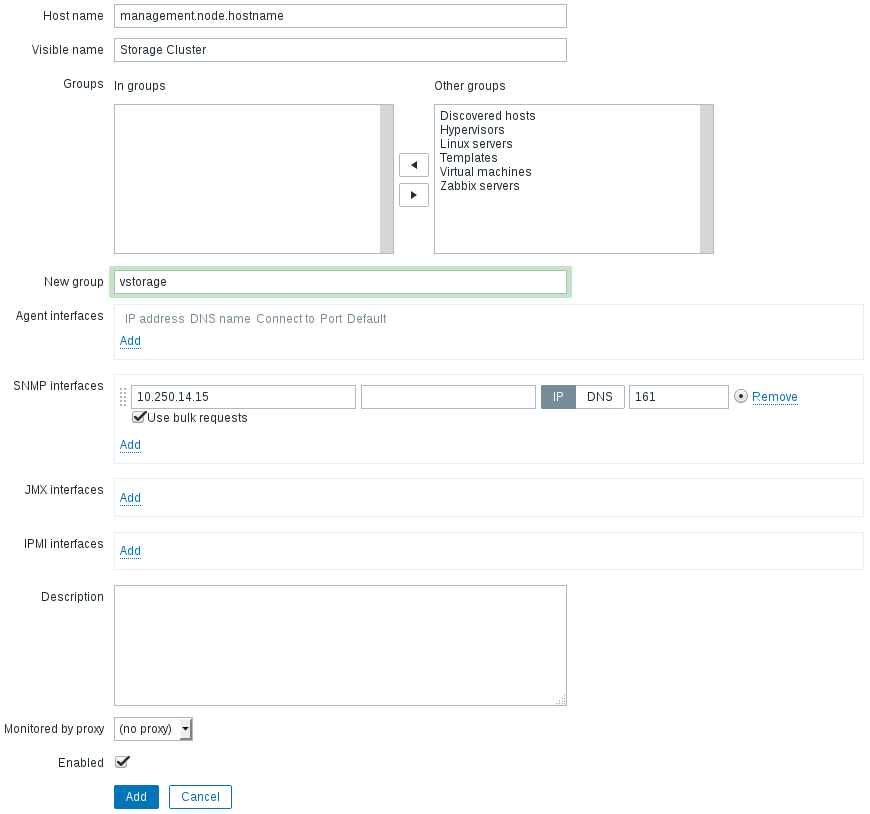

在主机选项卡上，执行以下操作：
1. 在 Zabbix 中指定管理节点的主机名及其可见名称。
2. 在新建组字段中指定 vstorage。
3. 删除代理程序接口部分。
4. 添加 SNMP 接口部分并指定管理节点 IP 地址。
在模板选项卡上，单击链接新模板字段旁边的选择。

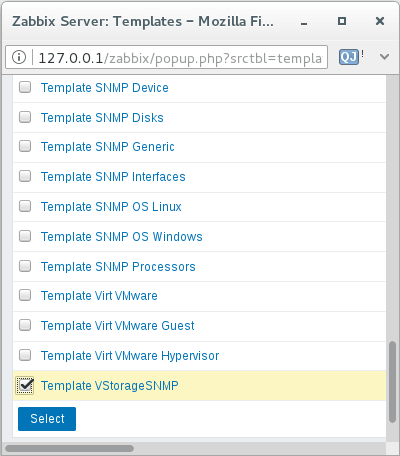

在 Zabbix 服务器：模板窗口中，选中模板 VStorageSNMP 模板并单击选择。

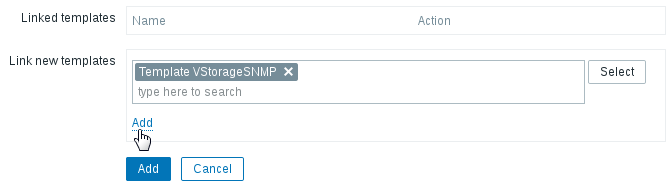

回到模板选项卡上，在链接新模板部分中单击添加链接。VStorageSNMP 模板将显示在链接的模板组中。

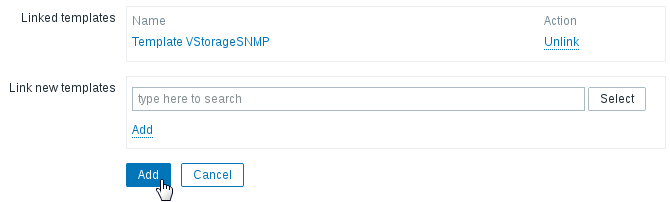

配置了主机并添加了其模板后，单击添加按钮。
