2.2. 配置节点网络接口

在配置网络后,需要将它们指派给每个节点上的网络接口。一个网络只能指派给每个节点上的一个网络接口。

要将网络指派给网络接口,请执行以下操作:

  1. 基础架构 > 节点屏幕上,单击要配置的节点。

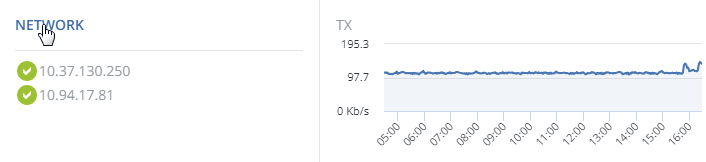

  2. 在节点概述屏幕上,单击网络

    ../_images/stor_image16_ac.png
  3. 选择一个网络接口,然后单击配置

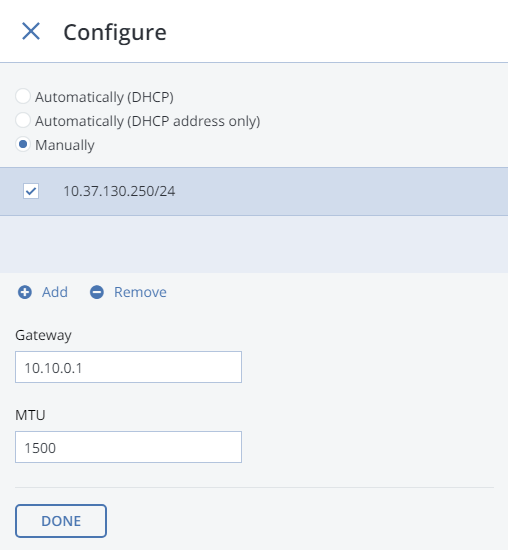

  4. 配置屏幕上,执行以下操作之一:

    • 要从 DHCP 服务器获取 IP 地址、DNS 和路由设置,请选择自动(DHCP)

    • 要只从 DHCP 服务器获取 IP 地址,请选择自动(仅限 DHCP 地址)

    • 要手动指定 IP 地址,请选择手动,然后添加 IP 地址。

    警告

    只要簇节点的 IP 地址发生更改,动态 IP 地址分配将导致出现网络问题。从头开始或尽可能配置静态 IP 地址。

    注解

    有关配置已启用 RDMA 的网络接口的信息,请参阅 启用 RDMA

    ../_images/stor_image18_ac.png
  5. 如有必要,请设置网关和 DNS 服务器。提供的网关将成为节点的默认网关。

  6. 如果在网络硬件上设置了自定义最大传输单位 (MTU),请在相应字段中设置相同值。有关更多详细信息,请参阅 Step 2: Configuring the Network

    警告

    在网络硬件上配置自定义 MTU 之前先在管理面板中进行设置,这会导致节点上的网络出现故障,需要手动重置。设置不同于在网络硬件上配置的 MTU 可能导致网络中断或性能不佳。

  7. 单击完成返回到网络接口列表,不要更改选择,然后单击指派网络

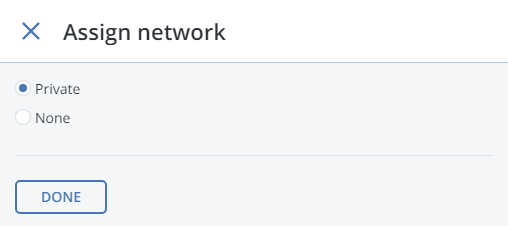

  8. 指派网络面板上,选择网络接口要连接到的网络(有关详细信息,请参见 管理网络和流量类型),然后单击完成

    ../_images/stor_image21_1_ac.png

2.2.1. 设置网络绑定

绑定多个网络接口是可选的,但提供以下优势:

  • 高网络可用性。如果其中一个接口出现故障,将自动通过正常运行的接口路由流量。

  • 更高的网络性能。例如,两个绑定的 GB 接口将提供大约 1.7 Gbit/s 或高达 200 MB/s 的吞吐量。对于存储节点,所需的要绑定的网络接口数可能取决于磁盘数。例如,HDD 可能以高达 1 Gbps 的速度传输数据。

要创建绑定,请执行以下操作:

  1. 基础架构 > 节点屏幕中,单击要在其上绑定网络接口的节点。

  2. 在节点概述屏幕上,单击网络

  3. 网络列表中,选中要绑定的网络接口,然后单击右侧菜单中的创建绑定

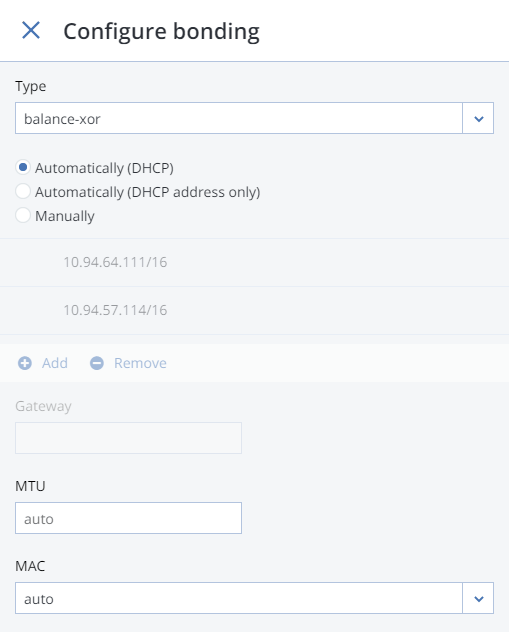

  4. 配置绑定面板上,从下拉列表中选择绑定类型。默认情况下选定了 balance-xor 类型,并建议使用此类型,以获得容错和良好的性能。

    ../_images/stor_image21_ac.png

    如果在具有另一个网络接口的计算簇中绑定基于 Open vSwitch 的网桥,则有两种绑定类型可用:balance-tcpactive-backup。在 balance-tcp 模式下,负载均衡基于 L2-L4 数据(比如,目标 MAC 地址、IP 地址和 TCP 端口)完成。此模式需要在节点连接到的物理交换机上启用链路聚合控制协议 (LACP)。在 active-backup 模式下,一个网络接口是主动的,而所有其他接口是被动的。如果主动接口出现故障,被动接口将变为主动。

  5. 按照步骤 4 所述在 配置节点网络接口 中设置网络参数并单击继续

  6. 指派网络面板上,选择一个绑定网络接口要连接到的网络(有关详细信息,请参阅 管理网络和流量类型)并单击完成

    ../_images/stor_image21_1_ac.png

2.2.2. 创建 VLAN 接口

要在节点上创建 VLAN 接口,请执行以下操作:

  1. 基础架构 > 节点屏幕上,单击要在其上配置 VLAN 的节点。

  2. 在节点概述屏幕上,单击网络

  3. 选择一个网络接口,然后单击创建 VLAN

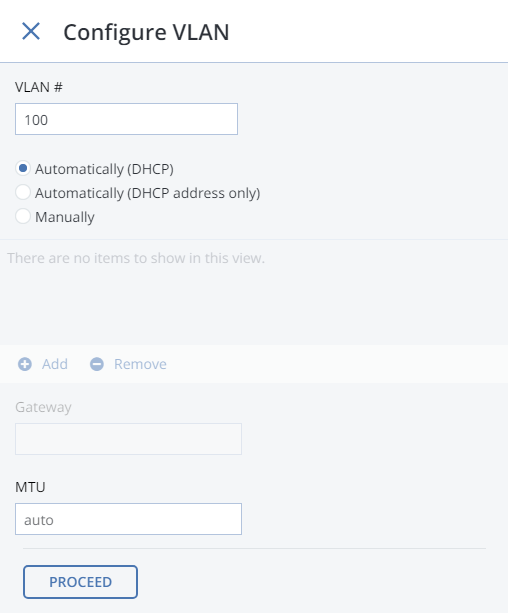

  4. 配置 VLAN 面板上,为 VLAN 指定一个数字、添加 IP 地址,并设置网关和 DNS 服务器(如果必要)。提供的网关将成为节点的默认网关。

    ../_images/stor_image18_1_ac.png
  5. 指派网络面板上,选择 VLAN 网络接口要连接到的网络(有关详细信息,请参见 管理网络和流量类型),然后单击完成

    ../_images/stor_image21_1_ac.png
