3.3. Monitoramento dos objetos de cluster de armazenamento via SNMP

Você pode monitorar os objetos de cluster por meio do Simple Network Management Protocol (SNMP). A implementação está em conformidade com as mesmas regras de Informação de gerenciamento da estrutura (Structure of Management Information, SMI) que os dados no contexto de SNMP: todos os objetos são organizados em uma árvore; cada identificador de objeto (OID) é uma série de inteiros que correspondem a nós da árvore e são separados por pontos.

Informações gerais:

  • O OID da sub-rede do raiz com todos os objetos que você pode monitorar é 1.3.6.1.4.1.8072.161.1.
  • O arquivo básico de informações VSTORAGE-MIB.txt é necessário para monitorar os objetos. O arquivo pode ser baixado em https://<admin_panel_IP>:8888/api/v2/snmp/mibs/.

As subseções a seguir descrevem maneiras de ativar e usar o SNMP para monitorar objetos de clusters.

3.3.1. Ativação do acesso SNMP

Para monitorar objetos de cluster, ative o acesso SNMP no nó. Faça o seguinte no painel de administração:

  1. Abra a porta UDP 161 no nó de gerenciamento, como mostrado a seguir:

    1. Na tela INFRAESTRUTURA > Redes, clique em Editar.
    2. Adicione o tipo de tráfego SNMP à sua rede pública marcando a caixa de verificação correspondente.
    3. Clique em Salvar para aplicar as alterações.

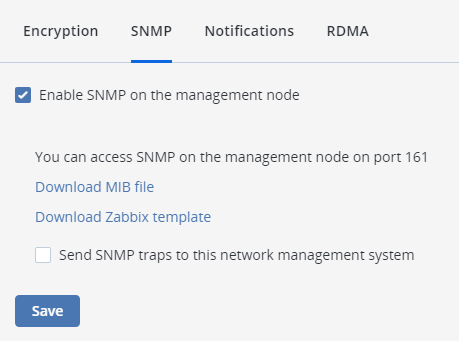

  2. Na guia CONFIGURAÇÕES > Configurações avançadas > SNMP, marque Habilitar SNMP no nó de gerenciamento. O sistema de gerenciamento da rede (monitor SNMP) será ativado, dando acesso ao cluster por meio do protocolo SNMP.

    ../_images/stor_image28_7_ac.png

  3. Clique no link fornecido para baixar o arquivo MIB e configurá-lo em seu monitor SNMP.

  4. Se necessário, faça com que Acronis Cyber Infrastructure envie armadilhas SNMP para seu monitor SNMP. Faça o seguinte:

    1. Marque a opção Enviar armadilhas SNMP para esse sistema de gerenciamento de rede.

    2. Especifique o Endereços IP, a Porta e a Comunidade do sistema de gerenciamento de rede.

      Por padrão, o daemon snmptrapd usa a porta 162. A comunidade padrão é pública.

    3. Se necessário, clique em Enviar armadilha de teste para testar o serviço.

  5. Clique em Salvar para aplicar as alterações.

3.3.2. Acesso a objetos de informação do cluster de armazenamento via SNMP

É possível acessar objetos de informação do cluster de armazenamento com ferramentas SNMP de sua preferência, como o conjunto de ferramentas gratuitas Net-SNMP para Linux.

Para obter informações sobre um nó com o painel de administração, coloque o arquivo MIB em /usr/share/snmp/mibs e execute o comando snmpwalk. Por exemplo:

# snmpwalk  -M /usr/share/snmp/mibs -m VSTORAGE-MIB -v 2c -c public localhost:161 VSTORAGE-MIB:cluster

O resultado típico pode ser o seguinte:

VSTORAGE-MIB::clusterName.0 = STRING: "cluster1"
VSTORAGE-MIB::healthStatus.0 = STRING: "healthy"
VSTORAGE-MIB::usedLogicalSpace.0 = Counter64: 173732322
VSTORAGE-MIB::totalLogicalSpace.0 = Counter64: 1337665179648
VSTORAGE-MIB::freeLogicalSpace.0 = Counter64: 1318963253248
VSTORAGE-MIB::licenseStatus.0 = STRING: "unknown"
VSTORAGE-MIB::licenseCapacity.0 = Counter64: 1099511627776
VSTORAGE-MIB::licenseExpirationStatus.0 = STRING: "None"
VSTORAGE-MIB::ioReadOpS.0 = Counter64: 0
VSTORAGE-MIB::ioWriteOpS.0 = Counter64: 0
VSTORAGE-MIB::ioReads.0 = Counter64: 0
VSTORAGE-MIB::ioWrites.0 = Counter64: 0
VSTORAGE-MIB::csActive.0 = Counter64: 11
VSTORAGE-MIB::csTotal.0 = Counter64: 11
VSTORAGE-MIB::mdsAvail.0 = Counter64: 4
VSTORAGE-MIB::mdsTotal.0 = Counter64: 4
<...>

3.3.2.1. Como ouvir armadilhas SNMP

Para começar a ouvir armadilhas SNMP, faça o seguinte:

  1. Configure o daemon snmptrapd para registrar armadilhas SNMP, permita que disparem ações executáveis e reenvie dados à rede. Para isso, remova a marca de comentário da seguinte cadeia de caracteres de comunidade pública do arquivo /etc/snmp/snmptrapd.conf:

    authCommunity log,execute,net public

  2. Configure o firewall para permitir tráfego de entrada na porta UDP 162.

  3. Baixe o arquivo VSTORAGE-MIB.txt e coloque-o no diretório /usr/share/snmp/mibs.

  4. Inicie o daemon e defina o arquivo MIB:

    # snmptrapd -M /usr/share/snmp/mibs -m VSTORAGE-MIB -n -f

    Por padrão, as armadilhas serão registradas em /var/log/messages. Você pode redirecioná-las para um arquivo de log personalizado com a opção -Lf <path>. Por exemplo:

    # snmptrapd -M /usr/share/snmp/mibs -m VSTORAGE-MIB -n -f -Lf /tmp/traps.log

  5. Envie uma armadilha de teste na guia CONFIGURAÇÕES > Configurações avançadas > SNMP no painel de administração.

  6. Veja o arquivo de registro:

    # tail -f /tmp/traps.log
2019-10-14 12:51:50 node001.vstoragedomain [UDP: [10.94.80.22]:40029->\
[10.94.80.22]:162]:#012DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: \
(111150521) 12 days, 20:45:05.21#011SNMPv2-MIB::snmpTrapOID.0 = OID: \
NET-SNMP-MIB::netSnmp.161.3.100#011NET-SNMP-MIB::netSnmp.161.2.1 = STRING: "TestTrap"\
#011NET-SNMP-MIB::netSnmp.161.2.2 = STRING: "It is the test trap from VStorage"\
#011NET-SNMP-MIB::netSnmp.161.2.3 = Counter64: 0

3.3.3. Monitoramento do cluster de armazenamento com Zabbix

Para configurar o monitoramento do cluster no Zabbix, faça o seguinte:

  1. Na guia CONFIGURAÇÕES > Configurações avançadas > SNMP, clique no link fornecido para baixar um modelo para Zabbix.

    Nota

    O modelo é compatível com Zabbix 3.x.

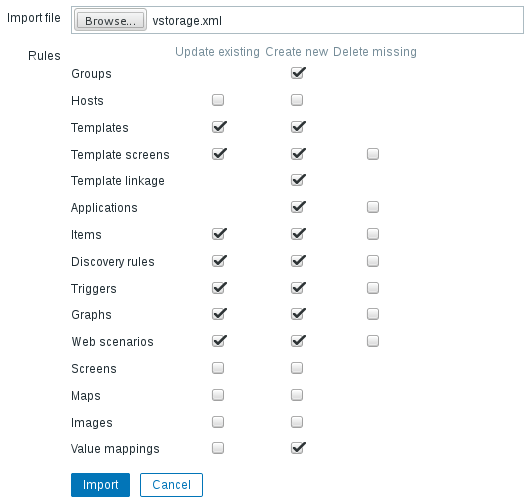

  2. No Zabbix, clique em Configuração > Modelos > Importar e Procurar.

    ../_images/stor_image28_1.png

  3. Procure o modelo, selecione-o e clique em Importar.

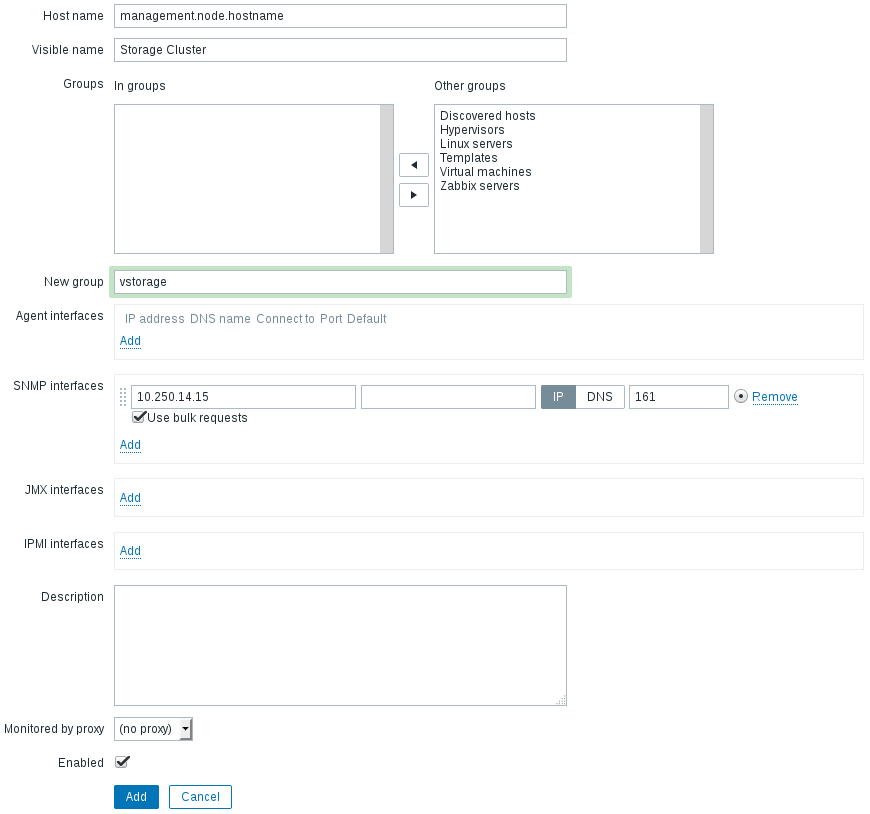

  4. Clique em Configuração > Hosts > Criar host.

    ../_images/stor_image28_2.png

  5. Na guia Host, faça o seguinte:

    1. Defina o Nome do host do nó de gerenciamento e seu Nome visível no Zabbix.
    2. Defina vstorage no campo Novo grupo.
    3. Remova a seção Interfaces do agente.
    4. Adicione uma seção de interfaces SNMP e especifique o endereço IP do nó de gerenciamento.

  6. Na guia Modelos, clique em Selecionar ao lado do campo Vincular novos modelos.

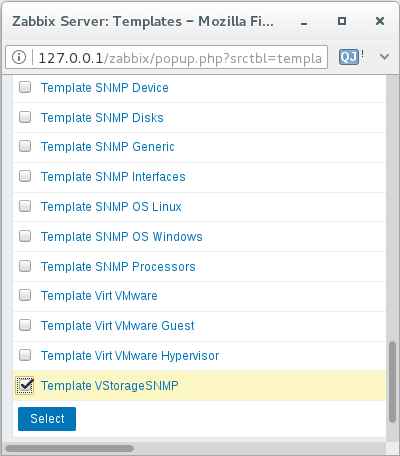

  7. Na janela Servidor do Zabbix: Modelos, marque o modelo Modelo VStorageSNMP e clique em Selecionar.

    ../_images/stor_image28_3.png

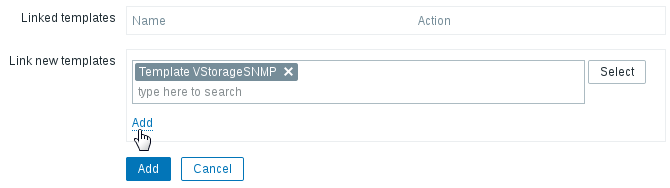

  8. De volta à guia Modelos, clique no link Adicionar na seção Vincular novos modelos. O modelo VStorageSNMP será exibido no grupo Modelos vinculados.

    ../_images/stor_image28_4.png

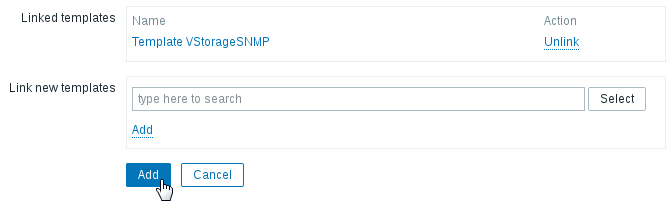

  9. Após configurar o host e adicionar seu modelo, clique no botão Adicionar.

    ../_images/stor_image28_5.png

Em alguns minutos, o rótulo SNMP do cluster na coluna Disponibilidade da tela Configuração > Hosts ficará verde.

../_images/stor_image28_6.png

Para monitorar os parâmetros do cluster, abra a tela Monitoramento > Dados mais recentes, defina os Grupos de hosts do filtro como vstorage e clique em Aplicar.

Você pode recriar os gráficos de desempenho na guia Configuração > Hosts > <cluster> > Gráficos e um local de trabalho para eles na guia Monitoramento > Telas.

3.3.4. Objetos e armadilhas do cluster de armazenamento

Objetos referentes ao cluster que você pode monitorar:

VSTORAGE-MIB:cluster
Informações gerais sobre o cluster.
VSTORAGE-MIB:csStatTable
Tabela de estatísticas do servidor de fragmentos.
VSTORAGE-MIB:mdsStatTable
Tabela de estatísticas do servidor de metadados.
VSTORAGE-MIB::clusterName
Nome do cluster.
VSTORAGE-MIB::healthStatus
Status da integridade do cluster.
VSTORAGE-MIB::usedLogicalSpace
O espaço ocupado por todos os fragmentos e suas réplicas, mais o espaço ocupado por todos os demais dados armazenados nos discos de nós do cluster.
VSTORAGE-MIB::totalLogicalSpace
Espaço total nos discos de todos os nós do cluster.
VSTORAGE-MIB::freeLogicalSpace
Espaço não utilizado em todos os discos de nós do cluster.
VSTORAGE-MIB::licenseStatus
Status da licença.
VSTORAGE-MIB::licenseCapacity
O espaço máximo disponível em disco conforme definido na licença.
VSTORAGE-MIB::licenseExpirationStatus
Status de expiração da licença.
VSTORAGE-MIB::ioReadOpS
Velocidade de leitura atual em operações por segundo.
VSTORAGE-MIB::ioWriteOpS
Velocidade de gravação atual em operações por segundo.
VSTORAGE-MIB::ioReads
Velocidade de leitura atual em bytes por segundo.
VSTORAGE-MIB::ioWrites
Velocidade de gravação atual em bytes por segundo.
VSTORAGE-MIB::csActive
Número de servidores de fragmentos ativos.
VSTORAGE-MIB::csTotal
Número total de servidores de fragmentos.
VSTORAGE-MIB::mdsAvail
Número de servidores de metadados em execução.
VSTORAGE-MIB::mdsTotal
Número total de servidores de metadados.
VSTORAGE-MIB::s3OsAvail
Número de servidores de objetos S3 em execução.
VSTORAGE-MIB::s3OsTotal
Número total de servidores de objetos S3.
VSTORAGE-MIB::s3NsAvail
Número de servidores de nome S3 em execução.
VSTORAGE-MIB::s3NsTotal
Número total de servidores de nome S3.
VSTORAGE-MIB::s3GwAvail
Número de gateways S3 em execução.
VSTORAGE-MIB::s3GwTotal
Número total de gateways S3.

Objetos relacionados a CS que você pode monitorar:

VSTORAGE-MIB::csId
Identificador de servidor de fragmentos.
VSTORAGE-MIB::csStatus
Status do servidor de fragmentos atual.
VSTORAGE-MIB::csIoReadOpS
Velocidade atual de leitura de um servidor de fragmentos em operações por segundo.
VSTORAGE-MIB::csIoWriteOpS
Velocidade de gravação atual de um servidor de fragmentos em operações por segundo.
VSTORAGE-MIB::csIoWait
Porcentagem do tempo gasto aguardando por operações de E/S. Inclui o tempo gasto aguardando por sincronização.
VSTORAGE-MIB::csIoReadS
Velocidade de leitura atual de um servidor de fragmentos em bytes por segundo.
VSTORAGE-MIB::csIoWriteS
Velocidade de gravação atual de um servidor de fragmentos em bytes por segundo.

Objetos relacionados a MDS que você pode monitorar:

VSTORAGE-MIB::mdsId
Identificador do servidor de metadados.
VSTORAGE-MIB::mdsStatus
Status do servidor de metadados atual.
VSTORAGE-MIB::mdsMemUsage
Quantidade de memória usada por um servidor de metadados.
VSTORAGE-MIB::mdsCpuUsage
Porcentagem da capacidade da CPU usada por um servidor de metadados.
VSTORAGE-MIB::mdsUpTime
Tempo desde a inicialização de um servidor de metadados.

Armadilhas de SNMP disparadas pelos alertas especificados:

a licença expirou
A licença expirou.
license_isnot_loaded
A licença não foi carregada.
espaço livre disponível insuficiente
O cluster está ficando sem espaço lógico.
too_few_free_phys_space
O cluster está ficando sem espaço físico.
nó offline
Um nó do cluster está offline.
nós disponíveis insuficientes
Nós de cluster restantes insuficientes.
mdses disponíveis insuficientes
MDSs restantes insuficientes.
too_much_mdses
Mais de um MDS está em um nó.
cses disponíveis insuficientes
CSes restantes insuficientes.
mds com falha
Falha no serviço de MDS.
cs com falha
Falha no serviço de CS.
cses_on_single_tier_have_different_journalling_settings
Um CS possui configurações de diário incorretas.
cses_on_single_tier_have_different_encryption_settings
Um CS possui configurações de criptografia incorretas.
smart_failed
Um disco não passou em uma verificação S.M.A.R.T.
disk_failed
Falha no disco.
too_few_root_space
A partição raiz em um nó está sem espaço.
too_few_space_on_metadata_disk
Um disco de MDS está sem espaço.
low_level_network_settings
Uma interface de rede não tem recursos importantes.
half_duplex
Uma interface de rede não está no modo full duplex.
low_speed
Uma interface de rede tem velocidade inferior a 1 Gbps.
undefined_speed
Uma interface de rede tem velocidade indefinida.
link de rede
Uma interface de rede está configurada incorretamente.
abgw_cert_expired
O certificado de Backup Gateway expirou ou expirará em breve.
iscsi_redundancy_disk
O domínio de falha definido para um iSCSI LUN não faz com que ele tenha alta disponibilidade.
s3_redundancy_disk
O domínio de falha definido para um cluster S3 não faz com que ele tenha alta disponibilidade.
software_updates
Há atualizações de software para um nó.
no_internet_connection
Não há conexão com a Internet em um nó.
disk_write_cache_disabled
O cache de gravação em disco está desabilitado.
disk_write_cache_status_unknown
O cache de gravação em disco tem um status desconhecido.
compute_unavailable
Falha no cluster de computação.
oom_happened
OOM killer foi acionado.
kernel_not_current
O kernel está desatualizado em um nó.
no_ha
A alta disponibilidade para o painel de administração não está configurada.
time_not_synced
O tempo não está sincronizado em um nó.
iscsi_upgrade_failed
Falha em upgrade importante de iSCSI.
backend_backup_is_too_old
O último backup do nó de gerenciamento falhou, não existe ou é muito antigo.
other
Outros alertas.
spla_push_stats_failed
Não foi possível enviar estatísticas de uso de espaço.
spla_license_load_failed
Não foi possível aplicar uma licença SPLA.
spla_get_space_usage_failed
Não foi possível obter a utilização de espaço.

Para ver a lista completa de alertas gerados com suas descrições, confira Consulta de alertas.
